为了营造节日气氛，我们决定改造一件极具北欧风格的装饰品。每年的12月份，北欧人都会在家中的窗户上悬挂大大的纸星星来装饰屋子，纸星星里的灯投射出温暖的光，也寓意着主人对客人的热情欢迎。

通过交互设计，我们尝试着让这个发光纸星星变得欢快些。当手机发出指令后，灯光的闪烁模式和星星的颜色会发生变化。

这个项目灰常的有趣，过程中用到的Intel Galileo Gen 2 开发板和 Arduino GSM扩展板入门也很容易。做完这个项目后，你可以尝试修改项目代码实现更多的灯光闪烁模式，也可以将GSM技术融合到你自己的项目中。

先秀一下成品。

该项目所需物料清单：

Intel Galileo Gen 2开发板

GSM扩展板

Arduino 原型扩展板

1条白色LED灯带（63个LED灯）

1条蓝色LED灯带（63个LED灯）和电线

ULN2803A-达林顿晶体管

1000μF电容器

多股电线

LED电源适配器

2.1mm 的电源头（直流电）

Intel Galileo Gen 2电源适配器

小扎带

所需工具清单：

烙铁

壁纸刀

剥线钳

热熔胶枪

万用表

螺丝刀

重要信息：

LED灯带

这个项目所使用的LED灯带非常简单，所有的灯连接到一起，同时亮灭。在此需要说明的是这些LED灯不能进行独立寻址，也就不能实现单独控制或任意分组。

这个项目的LED灯带每米的电流为320mA，但Galileo开发板的每个引脚（Pin）最大拉电流为10mA，所有针脚灌电流总和最大为200mA，因此我们需要附加一个电源。所以请根据LED灯带的数据表提供的所需电流，购买合适的电源适配器。

此项目中的电源适配器足够安全，其最大电压为12V，最大电流为2225mA。1000uF的电容器连接电源和接地，用来防止瞬时峰值电压对LED灯的伤害。

因为安装了外部电源，所以我们需要安装一个电子元件来连接电源和微控制器，这时我们选择了ULN2803A，这个一个DIP-18 8路的达林顿晶体管。ULN2803A使用起来非常方便，他的注意功能是驱动LED灯。

如果您想使用独立寻址的LED灯（如Adafruit’s NeoPixels）做进一步的项目探索，您可以去这个论坛看看。

GSM扩展板

Arduino GSM扩展板支持Arduino主控板连接到互联网，能够拨打/接听语音通话和发送/接收短信。当我们进行一些简单的数据传输时，GSM扩展卡是非常实用的。

准备一张有效的电话卡。

在做这个项目的时候，官方还没有发布支持Intel Galileo Gen 2 开发板的GSM扩展板的库文件（library）。幸运的是，西班牙电信公司有一个解决方案。首先，到网站最下端下载这个GSM library，然后将其放在Intel官方的Arduino IDE的库文件夹下面。

最后，将数字引脚0和2连接，1和3连接，按教程一步一步做完即可。

Arduino 软件（Sketch）

到网站最低端下载控制纸星星闪烁的Arduino软件。

利用GSM扩展板制作发光の星星的分步教程：

1.9个白色LED灯一套，剪7套；剪7套彩色电线。

a.9个白色LED灯一组，全部做好标记，然后在标记处剪断——一共7套LED灯条。

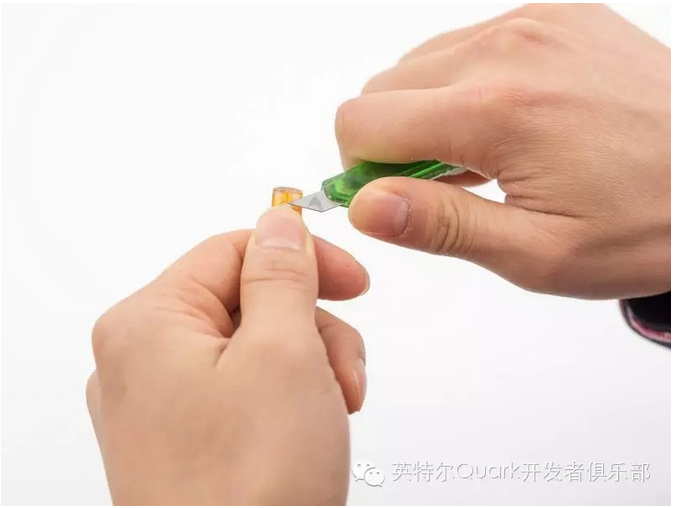

b.剪掉外部的防水层和内部的绝缘层，漏出电线。

c.剪出7条彩色电线，每条长30cm。

2.LED灯接线

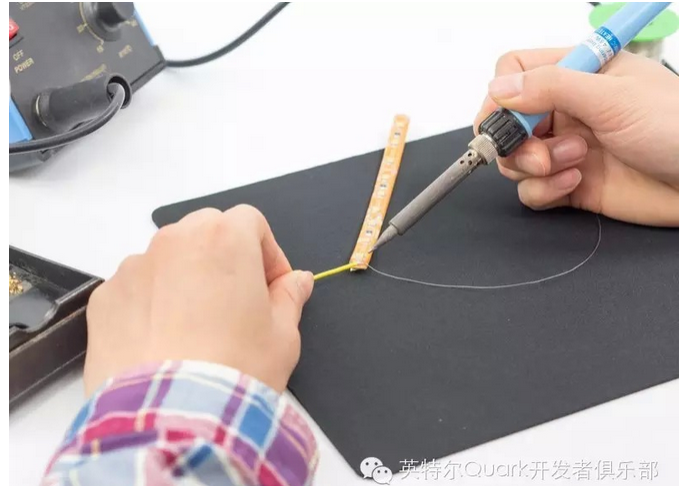

a.将锡条放在LED灯的接头上，并用烙铁融化锡条。

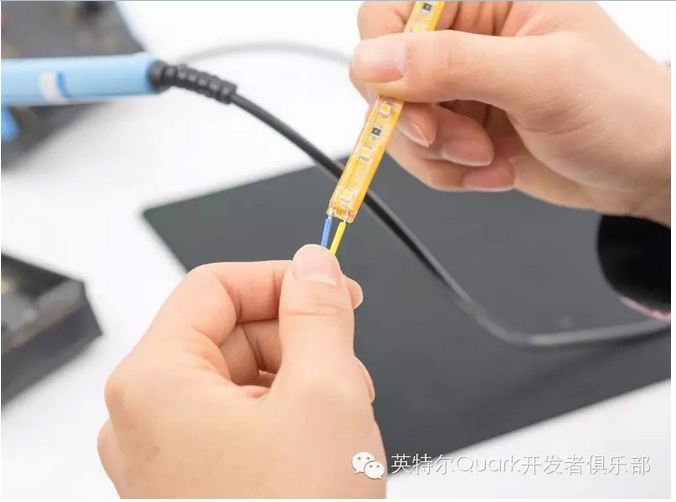

b.将电线焊接到LED灯上。（提示：8套LED灯正负极电线的颜色保持一致）

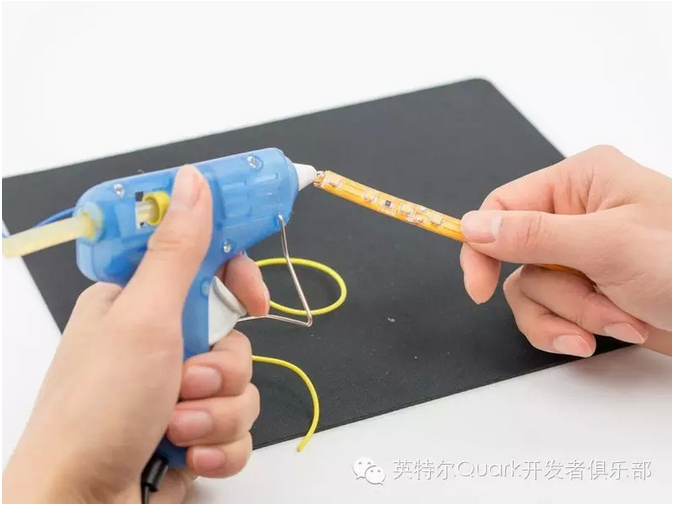

c.用热熔胶枪将接头粘好固定。

d.用“Milex接口”电线连接蓝色LED灯。

3.将LED灯线和达林顿管电线接入Arduino原型扩展板

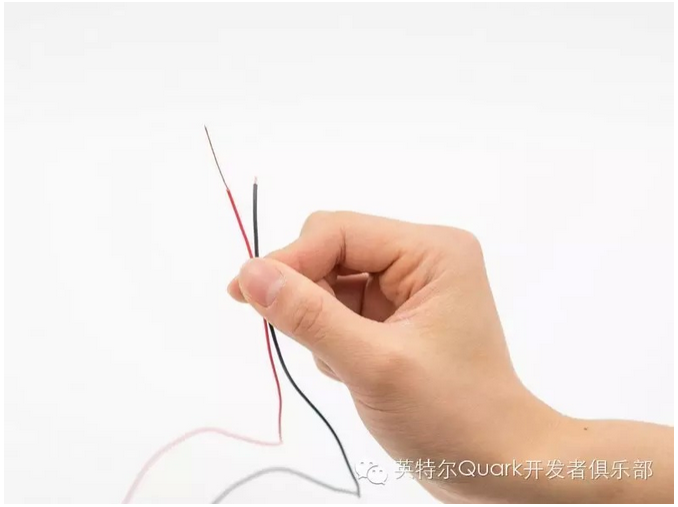

a.剪红线和黑线各50cm，用做电源线；漏出3cm的铜线，连接电源。

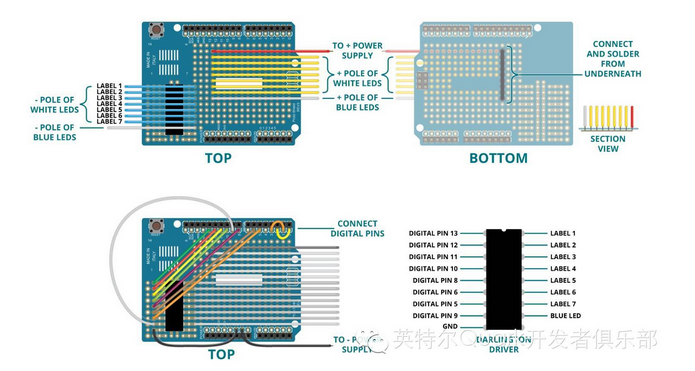

b.参考上图，确定电线的接入点。

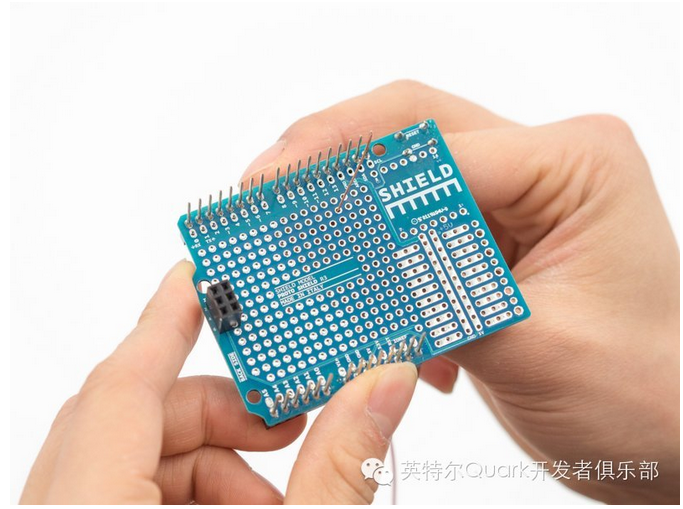

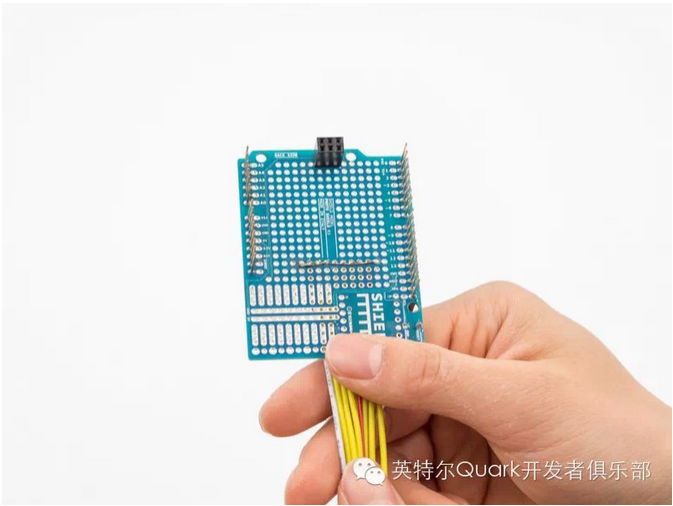

c.将红色电源线从板子正面穿入圆形插孔，然后焊接好。

d.将LED灯的正极线焊接到相应的板孔上，然后在板子的后面与电源线连接。

e.同样的方法连接蓝色LED灯。

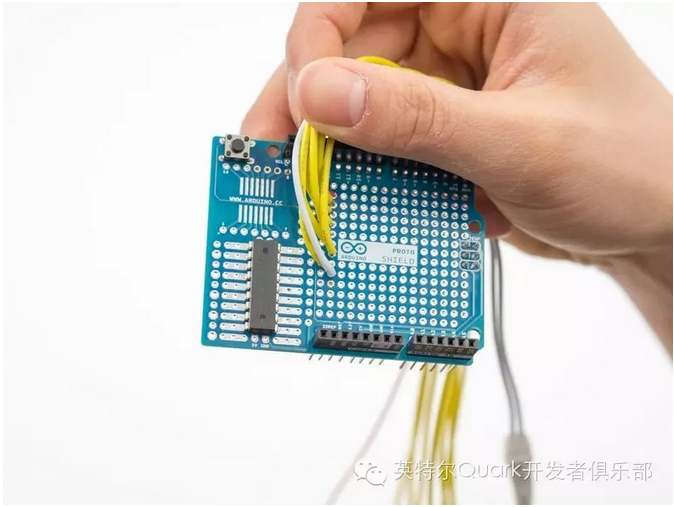

f.根据原理图确定达林顿管的安装方向，将其焊接到图示位置。

g.将LED灯的负极线焊接达林顿管的输出端。

h.同样的方法将蓝色LED灯。

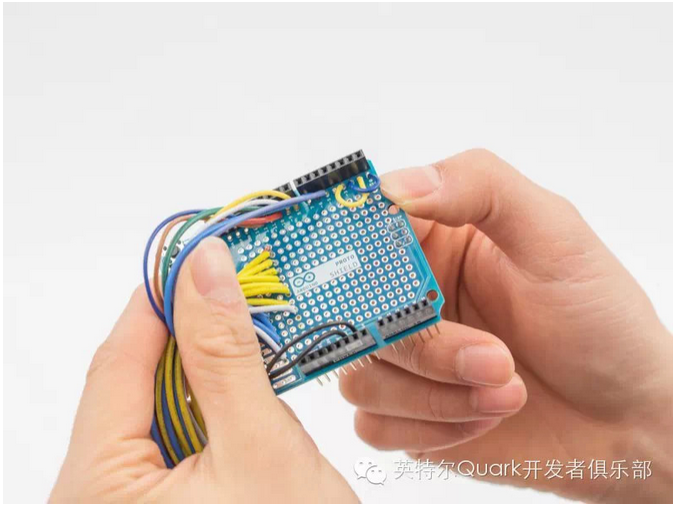

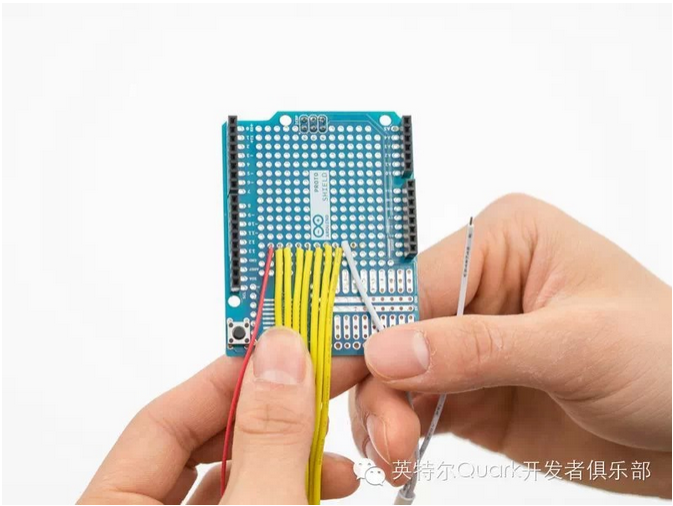

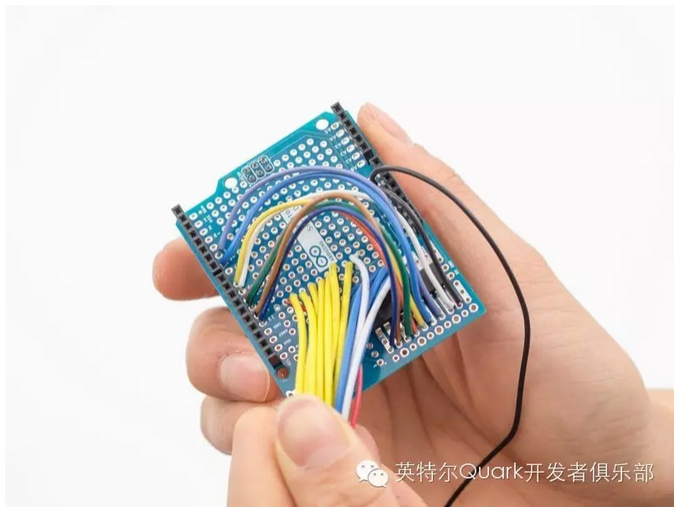

i.件8段20cm的多色电线，将其焊接到开发板的数字引脚上。

j.根据示意图，将8个电线头焊接到达林顿管的对应接口处。

k.剪1段20cm的黑线，焊接到达林顿地线接口，然后将电线的另一端焊接到开发板的接地（GND）引脚上。

l.将50cm的黑色电线焊接到接地引脚上。

m.剪2段2cm的电线，用电线将数字引脚0和2连接，1和3连接。

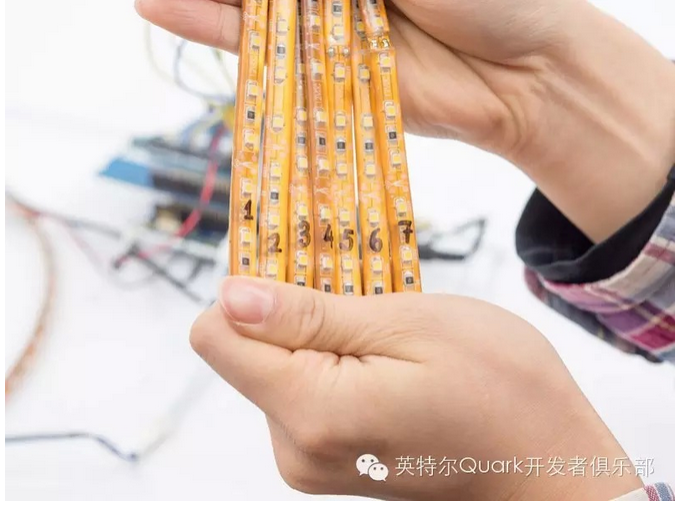

n.注意数字引脚（digital pin）和标记的白色LED灯带的对应关系如下：

i. Digital 13 = Label 1

ii. Digital 12 = Label 2

iii. Digital 11 = Label 3

iv. Digital 10 = Label 4

v. Digital 8 = Label 5

vi. Digital 6 = Label 6

vii. Digital 5 = Label 7

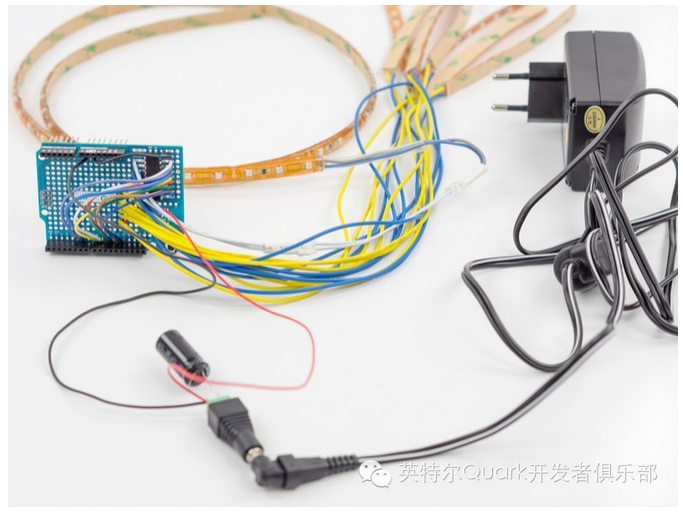

4.连接电容器和电源

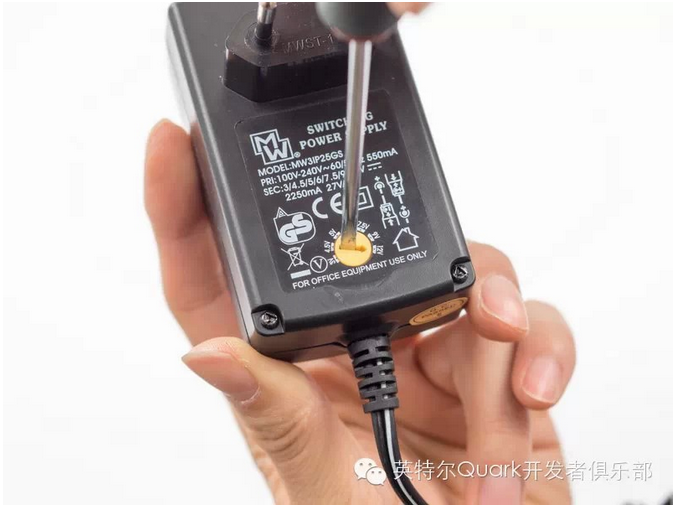

a.查看适配器电压，确定可以为LED灯带安全供电。

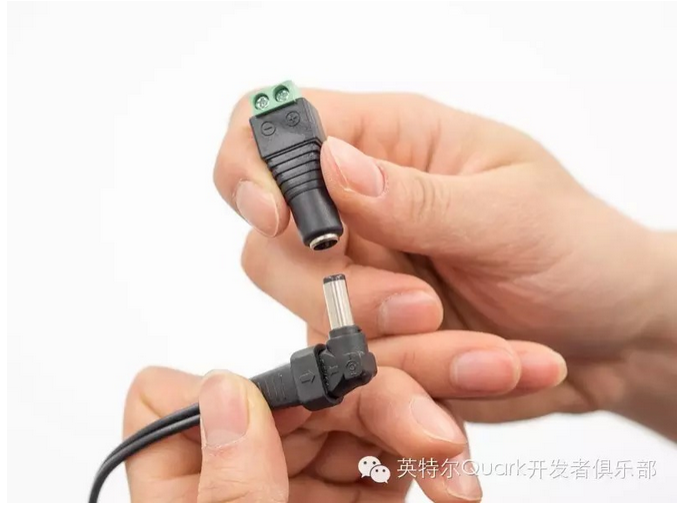

b.将直流电源头与电源适配器连接。

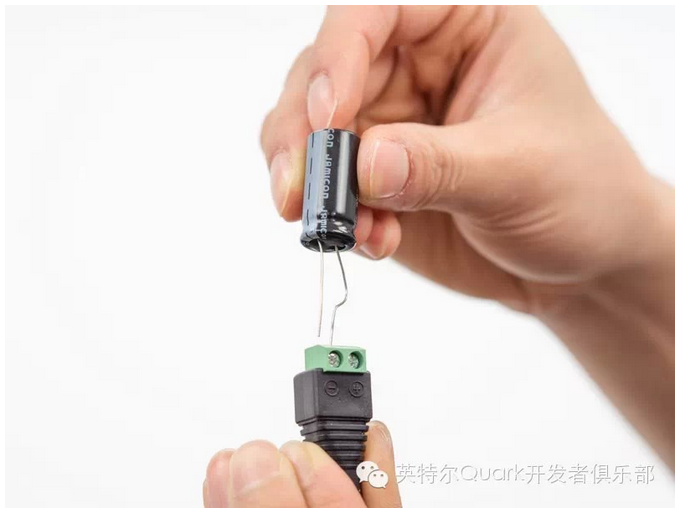

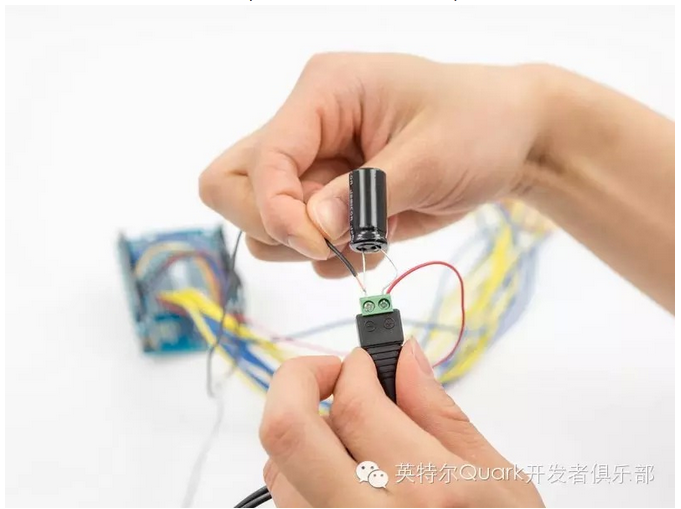

c.正确连接电容器和电源头。（提示：电源头上标有正负极）

d.连接电源线和电源头，红线接电源头正极，黑线接电源头负极。

e.拧紧螺丝。

5.将Intel Galileo Gen 2开发板固定到纸星星的铁质支架上和组装扩展板

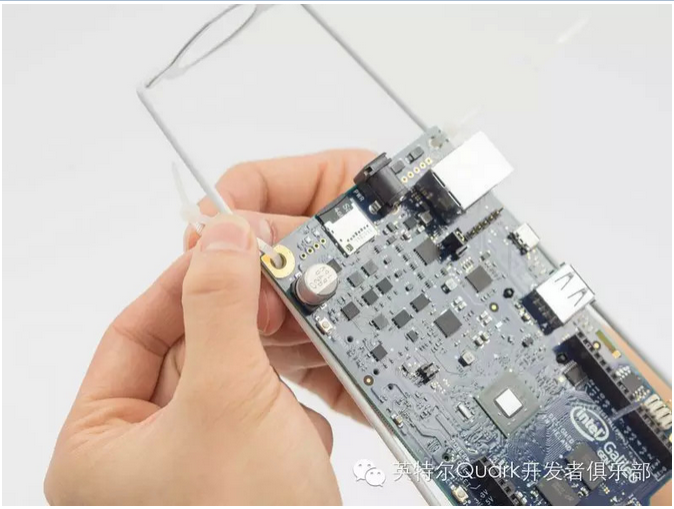

a.从纸星星里取出铁质支架，用小扎带将Intel Galileo Gen 2 开发板固定在支架上。

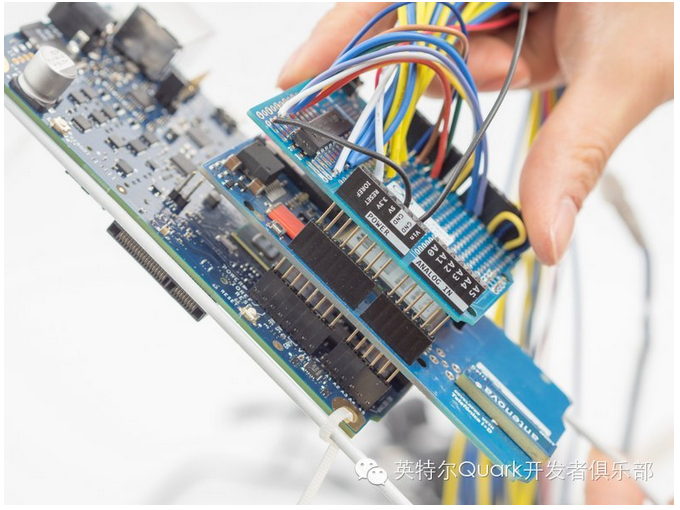

b.将GSM扩展板和Arduino原型扩展板安装到Galileo开发板上。

c.连接Galileo开发板的电源。

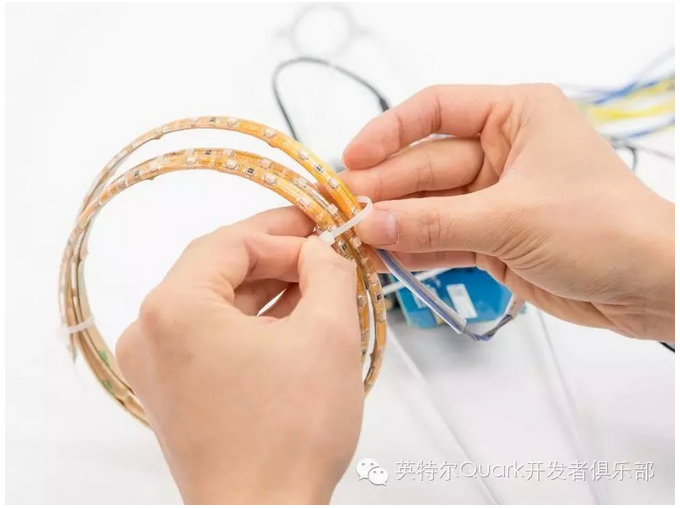

6.将蓝色LED灯带圈成圈

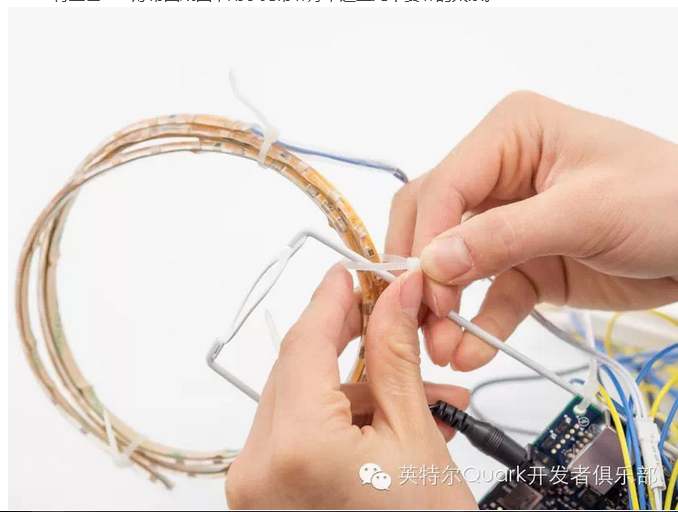

a.将蓝色LED灯带圈成圈，用小扎带绑好，这里先不要绑的太紧。

b.将其固定在支架上。

7.将LED灯装入纸星星中

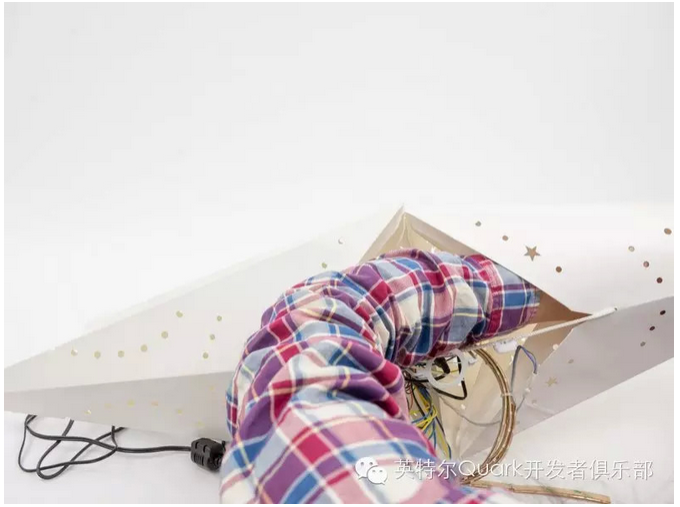

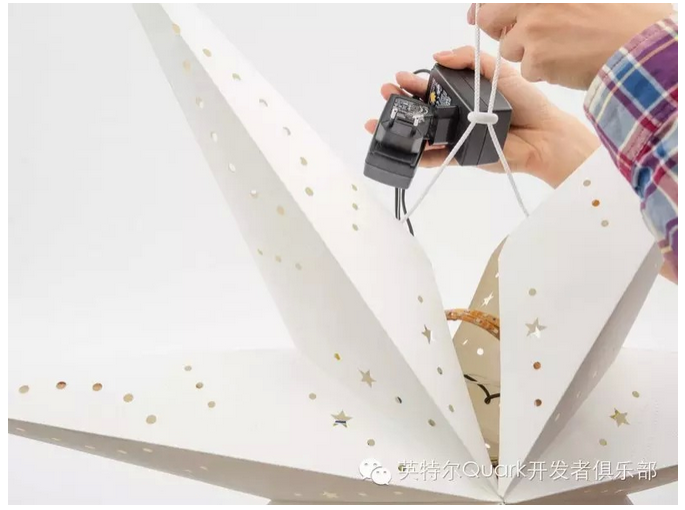

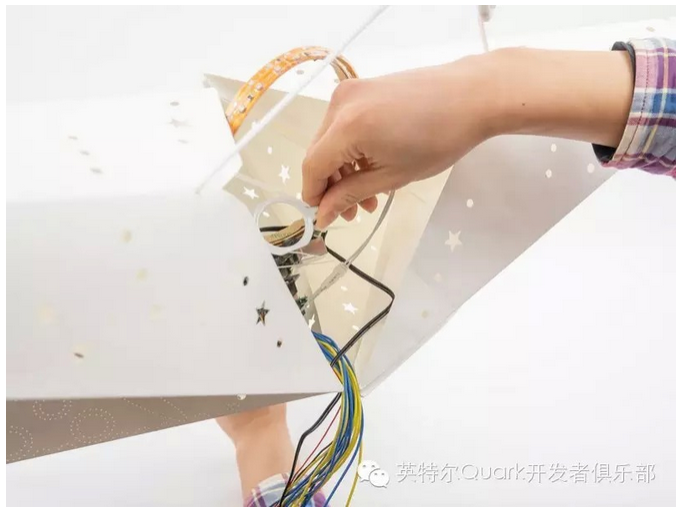

a.将支架放入纸星星中。

b.将LED灯带的后面剥开，然后固定到支架上。

c.将蓝色LED灯带置于纸星星的中心，然后绑紧小扎带。

8.编程和测试

a.阅读“英特尔伽利略开发板（Intel Galileo）入门”指南。

b.将Intel Galileo Gen 2 开发板联入电脑。

c.连接电源。

d.下载源代码。

e.将代码导入Galileo开发板。

f.通过手机短信发送下面的指令，测试纸星星。

i. cmd 1

孔雀开屏模式

ii. cmd 2

放射模式

iii. cmd 3

随机模式

iv. stop

熄灭全部的LED灯
