也许你们从周一开始就在期待，说好的教程呢？既然我们说了，就要算数，教程在此，慢慢看~

上次文章中说道，小黑由两部分组成，基础单元和WiFi单元。

下面我们先来说基础单元。

它包含了英特尔的Edison开发板，6个格罗夫传感器，一个OLED显示器，4个为用户提供输入输出的按钮和一个紧急报警器，这些都被封装在一个3D打印盒里。

基础单元包括以下6个传感器：

● 兼容Arduino的火焰传感器；

● 气体传感器（氢气、甲烷、液化气、醇、一氧化碳、烟雾、丙烷等）；

● 空气质量传感器（一氧化碳指数、醇、丙酮、稀释剂、甲醛含量等）；

● 温度传感器；

● 湿度传感器；

● 声音传感器。

WiFi模块可以让你随时保持对家中情况的把握，它是小型便携式发射器，它可以做到在你离开的时候，也能够掌控家中的情况。ED-E支持以下两种WiFi模块：

● WiFi传感器

● WiFi执行器

WiFi传感器包含一个检测电路，实质上是一个开关。当检测电路被出发，WiFi传感器将压力信号发送到进行IOT分析云计算的基础单元。WiFi传感器会被安装在门窗、信箱上，用来告知试用者它所感知到的情况。

WiFi执行器完全相反：当你点击Intel IOT分析页面的按钮时，基础单元感知到这个信息，将它传送到执行器中，然后基础单元触发完成一个动作，这就像一个继电器。WiFi执行器可以被用来执行像开关灯、泡咖啡甚至是在任意地方开关车库的门这样的动作。

ED-E支持可支持大数量的WiFi单元，因此可能性也是不可计算的。下面正式开始WiFi传感器和执行器的制作。

基础单元所需材料：

1.    兼容Arduino的Intel Edison一块；

2.    半个标准尺寸的Adafruit 博原板；

3.    格罗夫空气质量传感器；

4.    格罗夫MQ2气体传感器；

5.    格罗夫DHT22温湿度传感器；

6.    格罗夫声音传感器；

7.    格罗夫火焰传感器；

8.    格罗夫96×96的OLED显示屏；

9.    格罗夫蜂鸣器；

10.    0.1"的Male Header；

11.    直流的插头插座；

12.    10K欧的电阻；

13.    6毫米触觉按钮；

14.    导线若干。

WiFi传感器所需材料：

1.Adafruit HUZZAH Esp8266；

2.500mA电池；

3.JST中断连接器；

4.迷你开关。

WiFi执行器所需材料：

1.Adafruit HUZZAH Esp8266；

2.格罗夫继电器（SPDT）；

3.5V电源；

4.短电源板（用便宜的一面）。

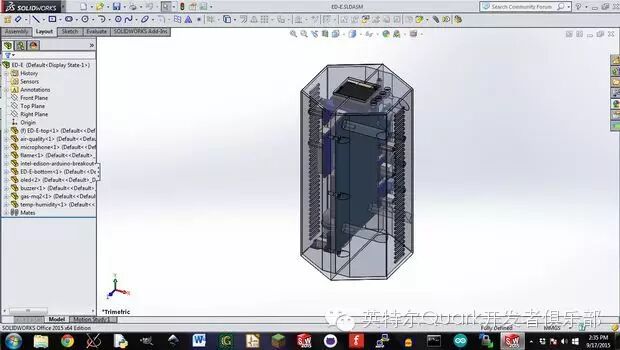

如果你不是自己拥有3D打印机的土豪，那么你可以付费去让别人帮你做。

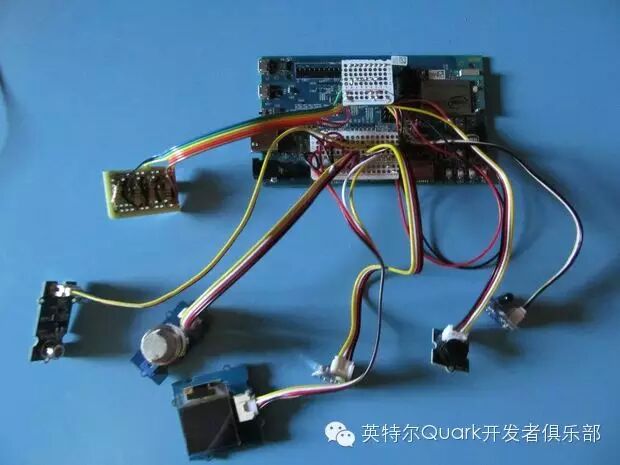

继续基础单元的制作，将传感器和英特尔Edison板连接起来，在此步骤中，你将使用到所有的传感器（除了OLED屏，我们会在接下来的步骤中连接），半尺寸的博原板和一些导线。

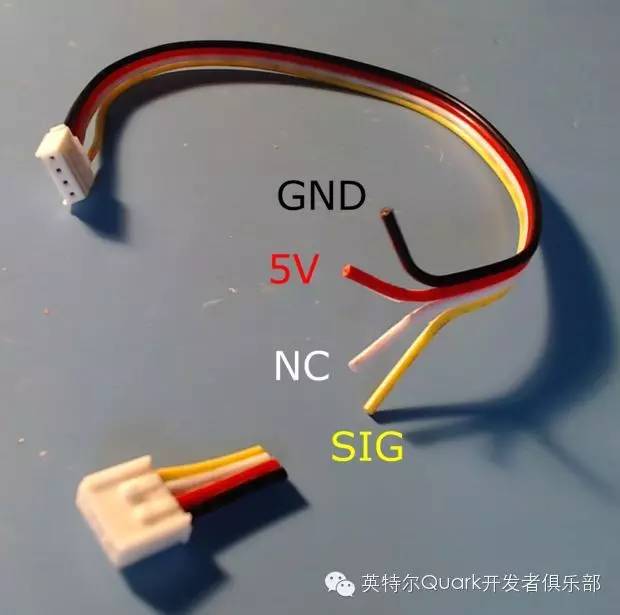

所有的格罗夫传感器都用同样的四根导线组，如图中所示，地线、电源线、信号输入线和NC。白线也是一条信号线，但它不被用在基础单元的传感器连接中。剪断电缆的一端，使其露出金属丝，然后焊接。

首先，将博原板按照上面的尺寸切割成两片，接下来，在电路板的一侧焊接一个1×60.1" 的公头，跳过了一个洞，再焊上1x8"的公头，确保它适合Arduino扩展板的北侧（MicroSD插槽所在的一面），你可以把1x8"的公头焊到博原板的另外一侧，这片博原板连接到母头最接近英特尔爱迪生模块。

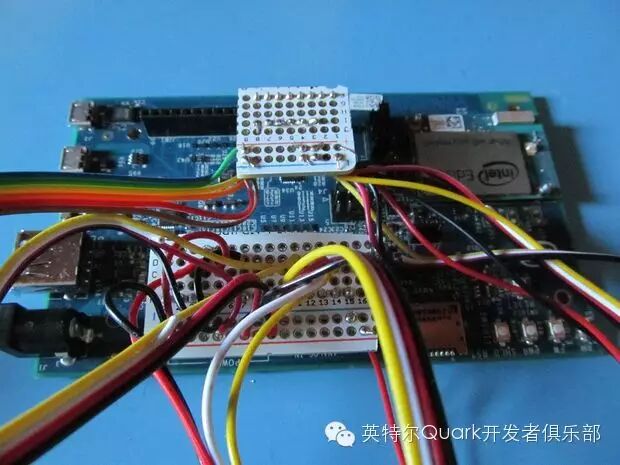

接下来，你需要把8个传感器所连接的红色的导线焊到博原板(+)正极的一面，同时将黑色的地线接到较大的那块博原板（-）负极的一面上，然后连接板的两面的正负极，在更大的面包板上焊接一根5V的跳线，连接到Edison 5V引脚上，另一头接地。

以上步骤都完成了，你就完成了所有的电源线的连接，下面我们来接信号线（黄色的），规则如下：

空气质量：A0

火焰：D2

MQ2：A1

声音：D3

温度：D8

再次检查你连接的是否准确，验证无误我们就开始连接OLED啦~

OLED的连接不像其他传感器的连接，它用白色信号线，并且要使用3.3V电压。

1.连接红色电源线到3.3V；

2.黑色的地线连接到地面；

3.黄色信号线（SCL）连接到A5；

4.白色信号线连接到（SDA）A4。

完成以上连接，你的OLED就可以用啦~

在基础单元的硬件方面我们已经完成了。

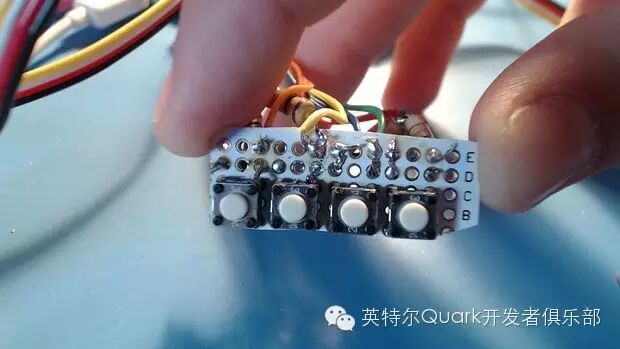

这一步你将需要4个按键，4个10K的电阻和一些电缆，另外还有一块儿博原板。

1.将四个按钮紧挨着放置，尽量靠近面包板的一侧；

2.将最上面的一个按钮焊接到D4；

3.将紧挨着2.中的那根选择按钮焊接到D5；

4.将紧挨着选择按钮的后退按钮焊接到D6；

5.焊接向下按钮引脚到D7；

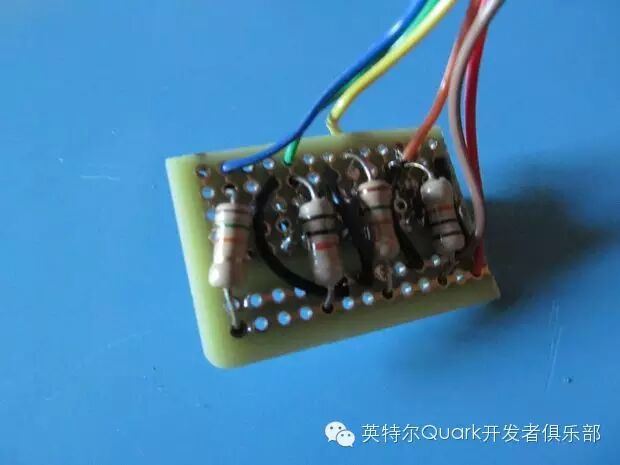

6.将4个10K的电阻的一端连接到上述使用的引脚上，另一端接到5V电源线上；

7.将其余没连接的按钮引脚与地线相连。

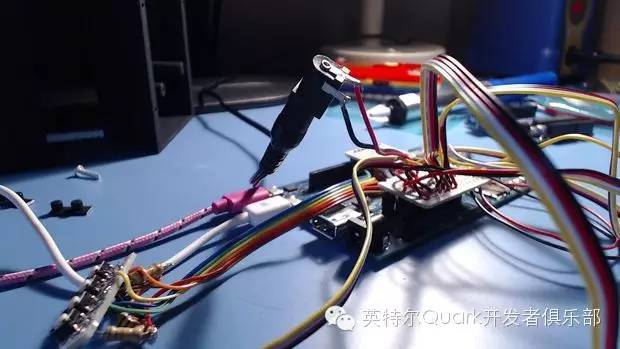

最后，连接直流插孔。简单地将一条导线从地连接到插口的地线上，一条从VIN到插口正极，这里要格外小心哦，一不注意就会短路啦。

安装、检测软件

接下来安装ED-E相关组件：

1.打开opkg配置：

vi /etc/opkg/base-feeds.conf

2.添加以下内容并保存：

src/gz all  http://repo.opkg.net/edison/repo/all

src/gz edison  http://repo.opkg.net/edison/repo/edison

src/gz core2-32  http://repo.opkg.net/edison/repo/core2-32

3.更新安装包清单：

opkg update

4.最后安装：

opkg install boost boost-dev libmysqlclient-dev mariadb python-pip

设置IOT分析

1.根据指示进行更新iotkit-agent；

npm update -g iotkit-agent

2.访问网站https://dashboard.us.enableiot.com/ 并注册一个账户；

3.登录之后将你的系统的名字输入进去，例如ED-E，点击创建；

4.点击左上角的菜单按钮，点击Account;

5.打开细节选项卡，并获得激活码，并在您的英特尔爱迪生运行下面的命令：

iotkit-admin activate activation_code

6.接下来点击“目录（Catalog）”选项卡，然后单击“添加新目录项目（Add New Catalog Item）”；

7.在组件名称栏里输入空气，设置传感器类型，数据类型，格式为整数，测量空气质量，并显示时间序列，最大值最小值不需要设置，最后保存。

8.按照7中的步骤设置其他传感器

单元名称：

● 声音传感器单位是分贝；

● 天然气和瓦斯水平使用MQ2气体传感器；

● 火焰和火使用火焰传感器。

注意：你不需要设置温度传感器，英特尔已经为你创建了。

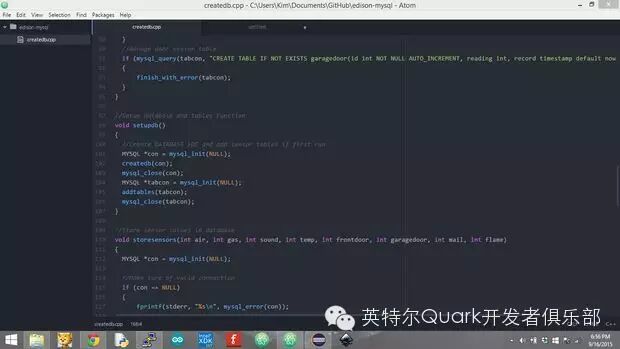

安装软件

1.下载ED-E软件：https://github.com/spadgenske/ED-E/archive/0.1.0.zip

2.重命名安装包：mv 0.1.0.zip ED-E.zip

3.解压安装包：unzip ED-E.zip

4.改变安装路径：python install.py

运行，原则上应该是没有错误的。

5.检测软件：python main.py

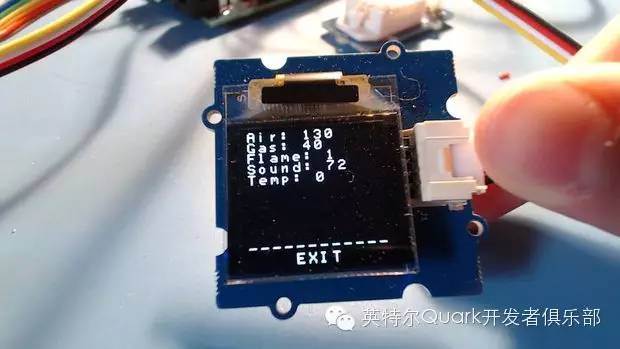

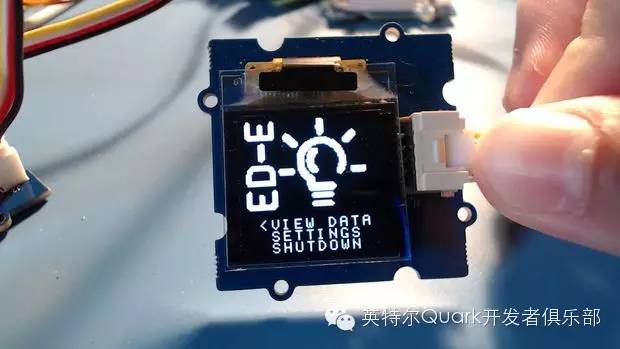

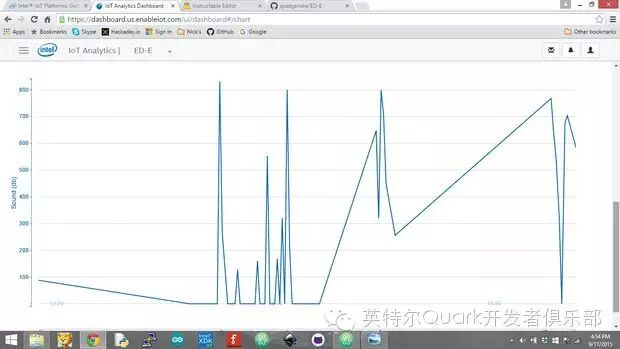

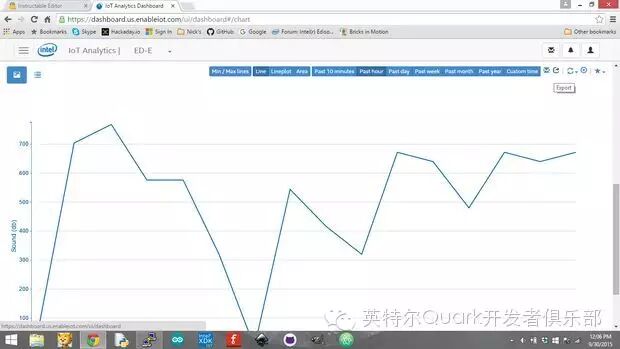

你的显示屏应该开始初始化，紧接着会显示主菜单，然后一小会儿之后传感器开始工作，将数据传送到英特尔IOT分析中。如果要查看数据，进入“Charts（图表）”选项卡，选择你想查看的设备和传感器。这些数据还被存储在MySQL中，名为EDE，因此你可以导出EXCEL表格来查看数据。

运行软件

1.切换到/ etc目录

cd /etc

2.创建/etc/init.d目录

mkdir init.d

3.输入

cd init.d

4.创建一个名为ED-E.sh，添加以下两个文件

#!/bin/sh

python ~/ED-E/base/src/main.py

5.给它执行权限

chmod +x ED-E.sh

6.更新

update-rc.d ED-E.sh defaults

重新启动ED-E。

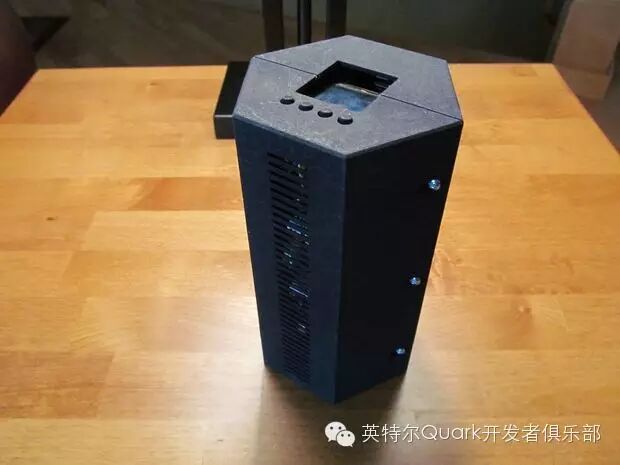

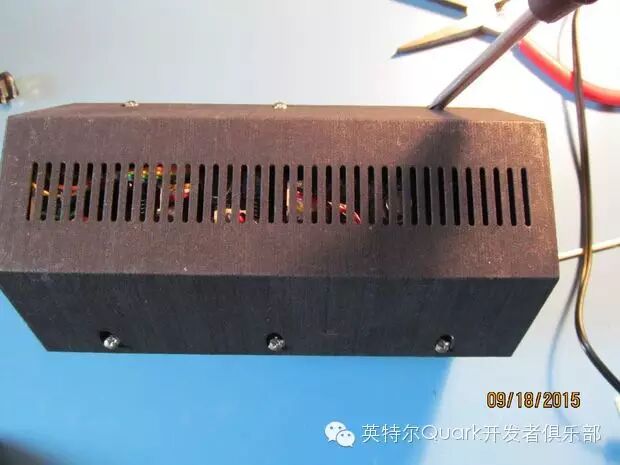

组装开始啦！

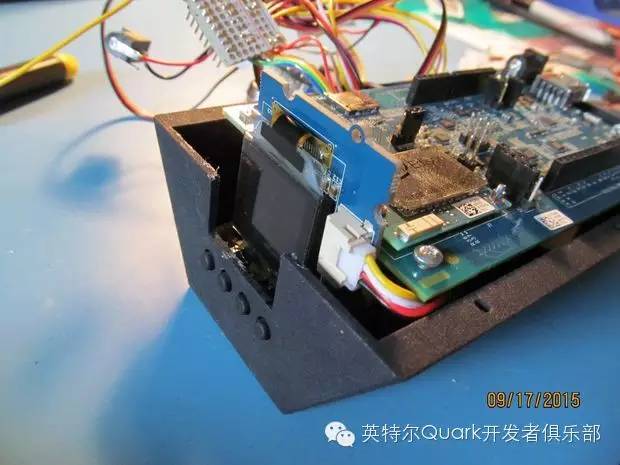

1.把按键原板粘到之前3D打印出来的楔形上。分开来好操作，但是最难的是把它们放到一起，因为没有支架来作为支撑，因此这一步要非常地小心，在这里我用一个电路原型板作为支撑，并且使用三遍塑料水泥来加固；

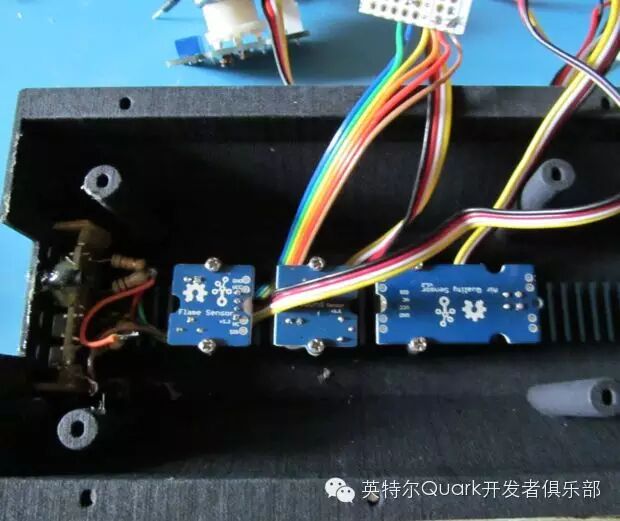

2.在按钮安装过程中，用6个M2x5mm的螺丝，仔细地将空气质量、火焰和声音传感器安装在板的一边；

3.再使用两个M2的螺钉，拧在OLED上，再次提醒，一定要认真细心；

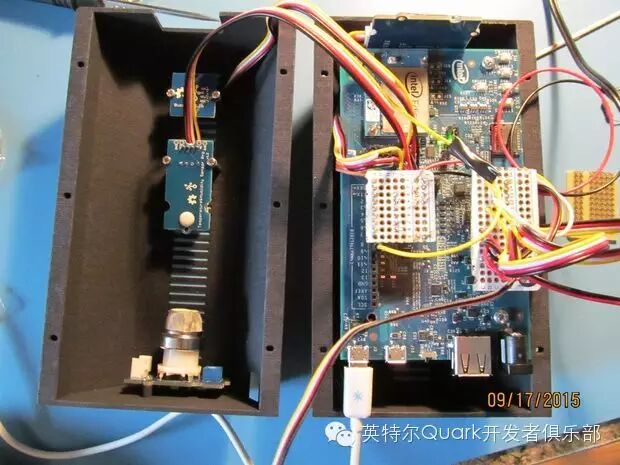

4.用4个4-40的螺丝，将Edison和Arduino板连到大的支架上，注意别弄坏它；

5.将你的原型板和Edison连接起来；

6.再用几个M2的螺钉将蜂鸣器、气体和温度传感器安装到板子的另一边；

7.将电源插座粘到底座上；

8.将刚才粘好的两半用6个4-40螺钉固定在一起；

9.通电并通过SSH登录，就完成啦！现在你可以实现监控和自动化啦~

基础单元不仅可以把数据上传到英特尔的IOT分析中，并且在本地MySQL数据库中也有存储。你可以通过键入mysql访问它，在use EDE命令中选择ED-E数据库，然后用select * from air;命令去查看某个传感器的数据，然后点击exit退出。

数据还能以Excel的形式导出：

在英特尔分析页面上，选择你想要导出的传感器名称和数据的时间范围，然后点击“export”按钮，保存就可以啦。

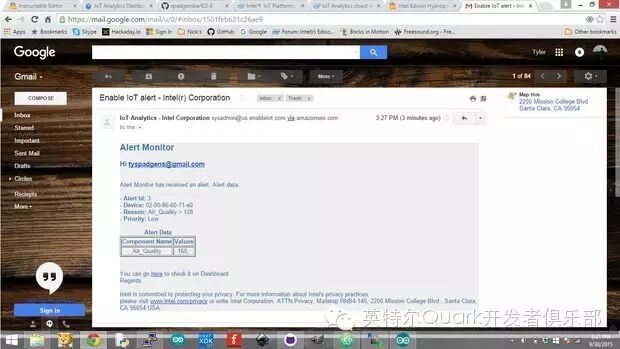

1.在你的注册的英特尔分析的账户中，打开左边标签页，选择“rules”；

2.点击rule；

3.把你想接收的通知的名字和描述写上去；

4.类型选择email；

5.添加你的邮件账户；

6.点击下一步；

7.检查你的邮箱；

8.点击下一步；

9.检查“Enable automatic reset”项；

10.设置监视测量选项和你希望接收到的传感器的数据；

11.设置初始的触发条件；

12.设置接下来的选项为"Equal"；

13.将值设为1。

如果你的房子着火了，你会接收到邮件啦~~~

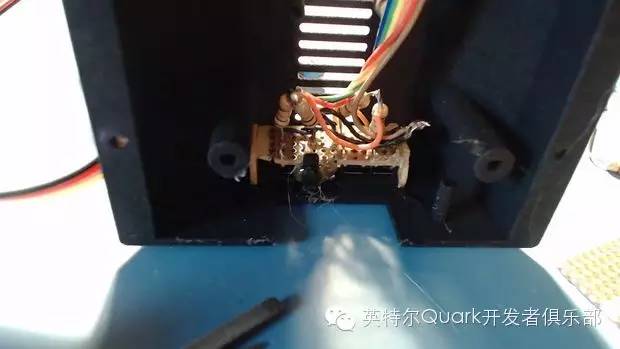

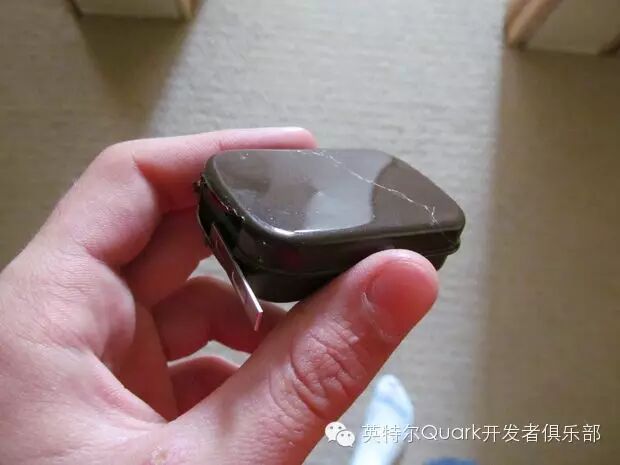

这一步就简单啦，你需要的只是一个电源电路和一个检测电路。

1.将JST连接器的负极与Huzzah板上的地线相接；

2.将JST连接器的正极与Huzzah板上的Vbat相接；

3.找一根线把开关和地线连接起来；

4.将其余剩下的端口与RST相接；

5.打开Arduino上IDE中sensor.ino文件（必须是1.6.4或更高版本）；

6.根据您的网络设置更改SSID和密码；

7.HOST变量改为基础单元的IP地址，你可以在 OLED 显示屏的设置菜单中看到这个选项；

8.将设备ID更改为您的传感器名称（例如“前门”）；

9.确保Adafruit Huzzah板已经安装和被选中；

10.闪存代码并连接500MAH电池；

11.将你在Step9中为传感器设定的名称，在英特尔IOT分析中形成目录，同样地方式设置其他选项；

如果基础单元运行正常，esp8266就能运行成功，当开关处于关闭状态时，Huzzah板将会传送数据到ED-E中，也会存储到MySQL数据库，最后输出到英特尔IOT分析程序中。

应该保证每一个传感器电池的续航时间，当传感器电量低时，你可以用微型前列充电电池进行充电。

1.在基础单元的终端用以下代码激活执行器：

iotkit-admin register Lamp powerswitch.v1.0

2.为了驱动工作，我们需要从REST改变协议的WebSockets：

iotkit-admin protocol rest+ws

既然基础单元已被设置为驱动，那么我们接下来建立一个执行器单元：

1.将esp8266上的GND接到格罗夫继电器的GND；

2.将esp8266上的V+接到格罗夫继电器的VCC；

3.将esp8266上的引脚13接到格罗夫继电器的信号引脚上；

下面为esp8266接上电源：

1.将电源上的GND与sp8266上的地线相接；

2.将电源上的电源线与sp8266上的Vbat相接。

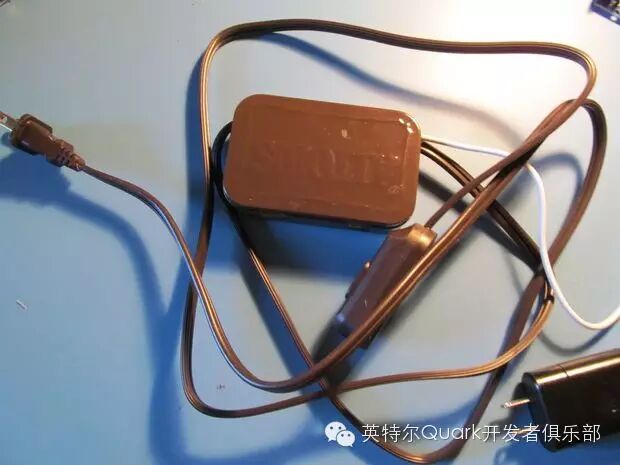

现在，让我们将电源板连接到继电器：

1.将绳子从中央剪成两段；

2.剥开塑料，一端连接COM，另一端连接NC（选择Normally Open常开，而不是Not Connected）；

3.将所有东西整齐地放在一个锡盒里；

4.你需要将这个盒子的里外两侧都涂上锡以避免短路。在开机前，一定要确保高压电路绝对不要接触到低压电路，请务必使用绝缘胶带，因为涂料很容易溅到别处，导致混乱；

5.将actuator.in code刷到esp8266里，通过路径ED-E/esp8266/actuators找到；

6.你需要按照Step10的第6条进行SSID和密码的更改；

重启基础单元，无论何时你从英特尔IOT分析平台的控制面板发送一个请求，电源板都会打开与之相连的任意连接。
