BioEdison 让你的花园也充满高科技
来源:  时间:2015-10-23
分享到:

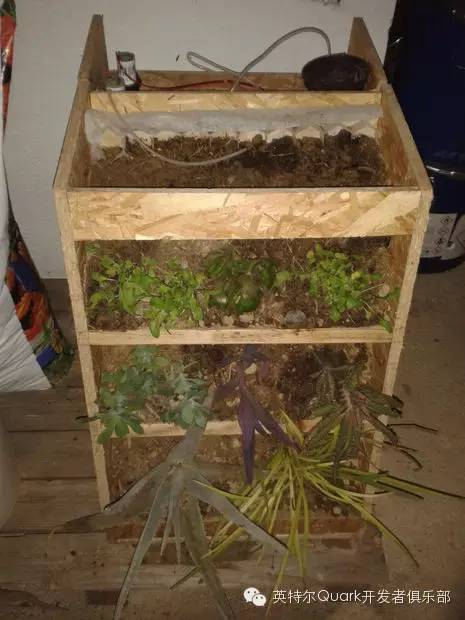

BioEdison是一个基于新版英特尔Edison的智能垂直花园,使用它可以实现任意类型蔬菜或植物的简易自动化管理。相比较传统菜园子来说,BioEdison控制装置的优点是能够有效地利用空间和资源,可以实时监测植物的状态,用科学的数据来衡量植物的健康状况,作出数据分析。我们不像退休的老爷爷老奶奶,每天养个花花草草怡怡情,我们的时间被很多其他更重要的事情占据,可是我又想养些植物净化一下空气怎么办呢?这套系统你值得拥有。它会在你该浇水的时候提醒你浇水,甚至它都可以实现自动给水,还会根据植物的生长状况作出评估,给你许多人性化的指示,有了它,你再也不用担心自己会变成是“植物杀手”了!

下面开始制作吧:


1

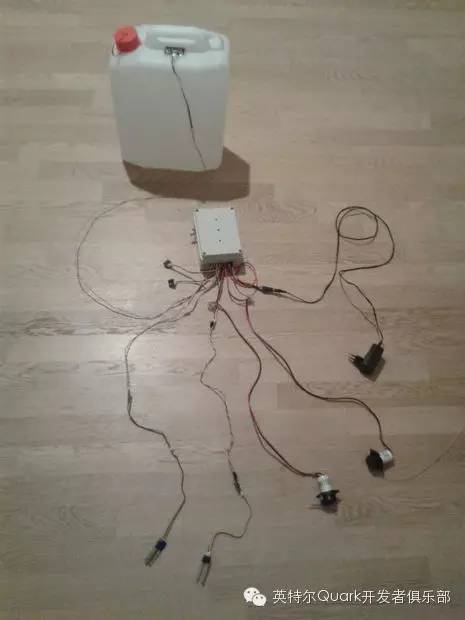

准备所有你需要的物料


电子设备:

1.    英特尔Edison和Arduino接口板;

2.    格罗夫入门套件+——为Intel Galileo Gen 2和Edison专用的英特尔物联网Edison;

●    光照传感器;

●    基座屏蔽;

●    蜂鸣器;

●    红、绿、蓝LED;

●    两个湿度传感器;

●    按键。

3.    超声波传感器(兼容Arduino);

4.    2个型号是IRFZ44N的MOSFET晶体管;

5.    2个1N4007二极管;

6.    适合户外使用的电气接线盒,尺寸长120x宽500x高80毫米;

7.    矩阵板;

8.    78L05稳压器;

9.    2个100MF 16V电解电容或钽电容;

10.    2个100nF 涤纶电容器;

11.    一对直流电源插孔和12V插头焊接端口(母,公);

12.    5端口连接器(可选)。

机械和液压:

1.   12V 直流水泵灌溉;

2.   (与泵直径相吻合的)管子,2米长;

3.   25或30升的罐子;

结构:

1.    螺丝;

2.    OSB板;

3.    有机硅;

4.    2块40x10 mm木板;

5.    石头。

软件:

  英特尔Edison安装程序


2
软件


首先,你需要将Edison里的接口板安装在适当的地方,然后开启Edison,设置基本配置。下面是安装向导、XDK、Edison初始化和Hello World的链接:

安装向导: https://software.intel.com/en-us/iot/library/edison-getting-started

英特尔XDK IOT Edison安装向导:https://software.intel.com/en-us/intel-xdk-iot-edition-guide

Arduino IDE支持: https://www.arduino.cc/en/Guide/IntelEdison

下载github:上的源代码:https://github.com/VeronaFabLabRepo/intel_maker_orto


3

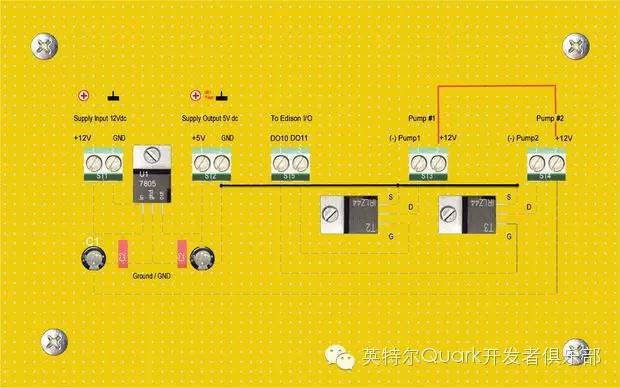

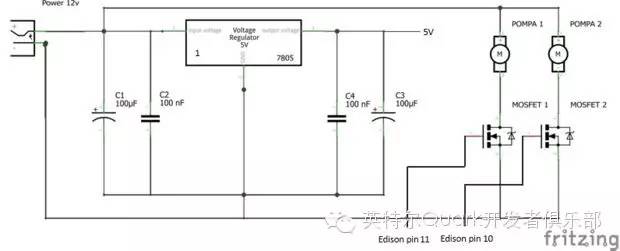

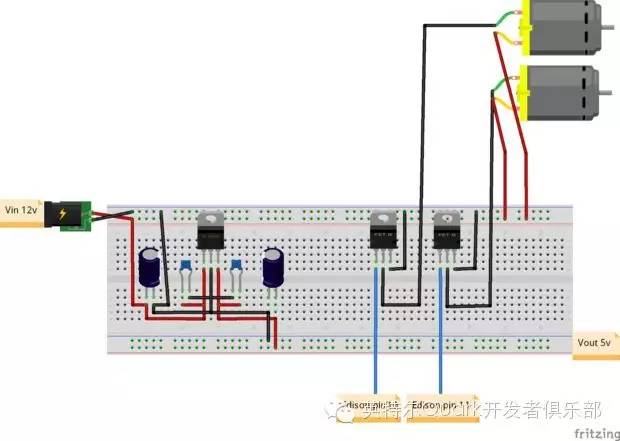

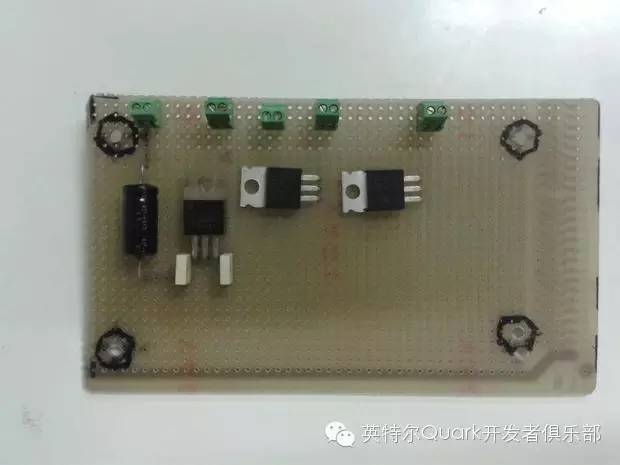

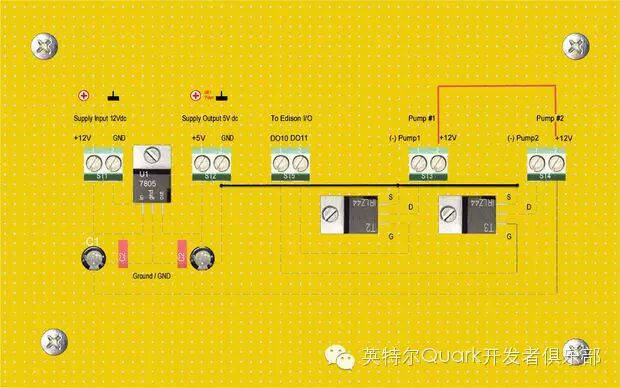

泵的驱动电路



在这一步中,实现使用爱迪生来驱动灌溉泵是至关重要的,要使5V的Edison能够驱动12V的马达借助一个MOSFET晶体管或继电器是必要的。同时作为控制开关和灌溉按钮,因为MOSFET晶体管尺寸小、低功耗的优势,在此步骤中,我们使用两个MOSFET来代替继电器。提供5V电压的电路已被考虑添加到未来的开发程序中,或许是下一个版本就是有。


4
安装框架



这个小花园的外观是用OSB板来制作的,设计的时候考虑到可以堆叠或并排。

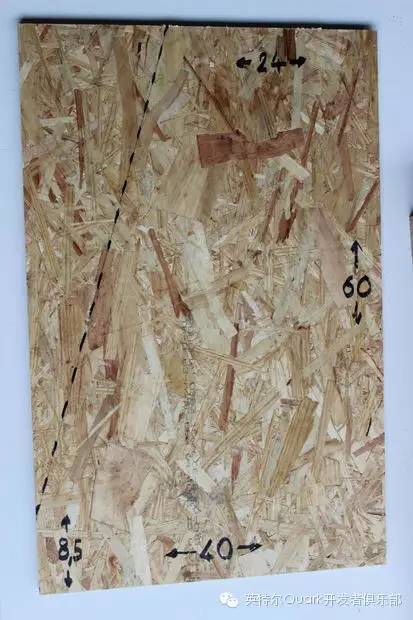

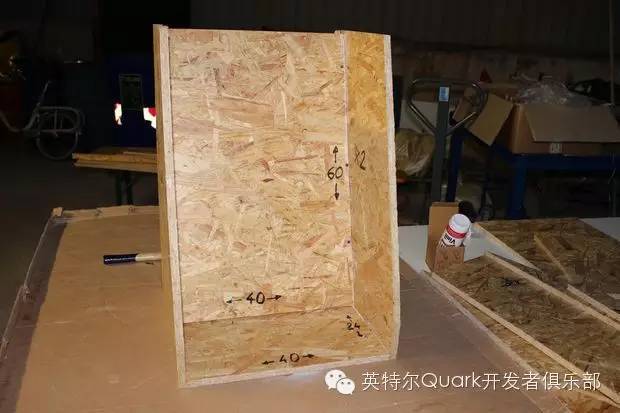

以下是按照一定的尺寸对板进行切割的过程,(所有数字的单位均为厘米),还有园林模块拼接的顺序及效果图。

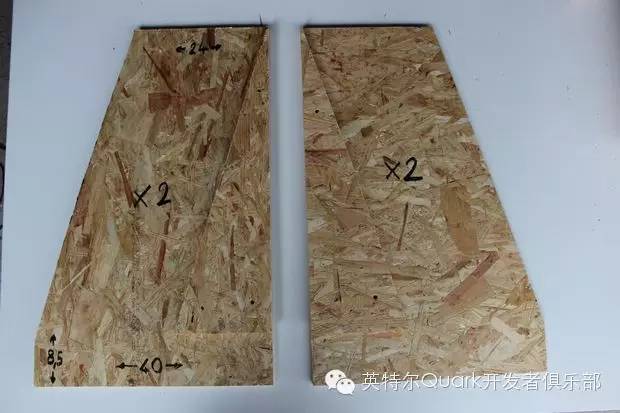

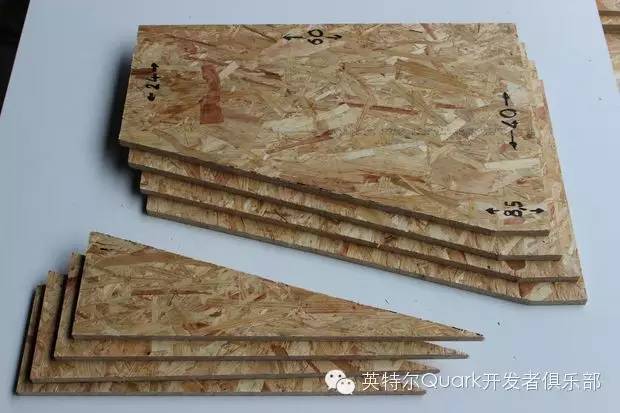

1)    将OSB板切成40x60cm,4块;

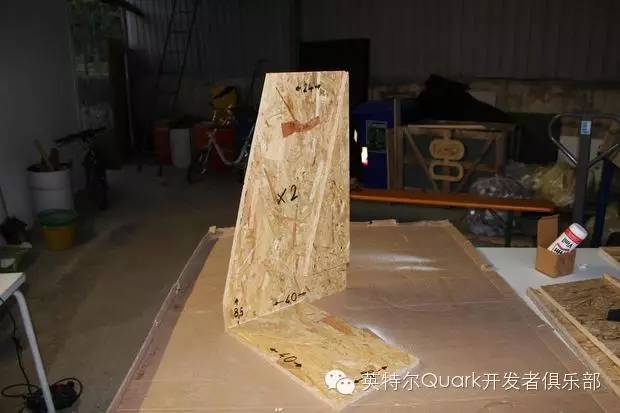

2)    将其中两块拼起来;

3)    将尺寸为40x60cm和40x24cm的板以40cm为共同边拼起来;

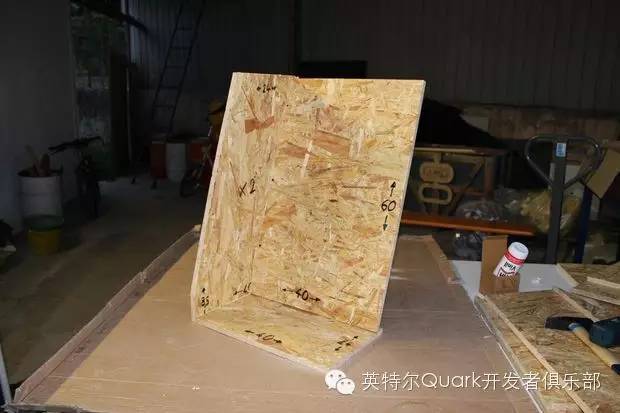

4)    沿着上述切割的斜面用40x60cm板安装容器的底部;

5)    将1)中切出来的40x60cm安装在靠近容器的一面;

6)    调整两片支撑板(40x6)

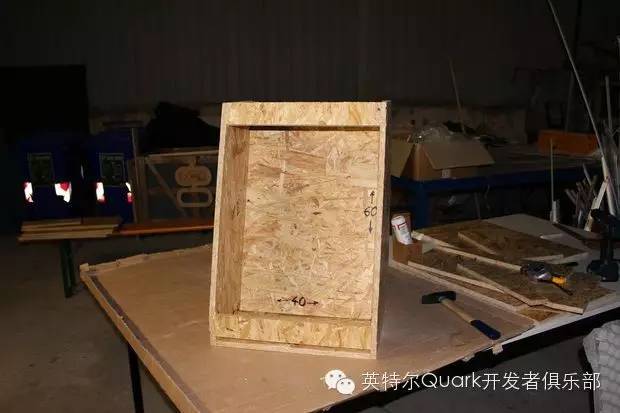

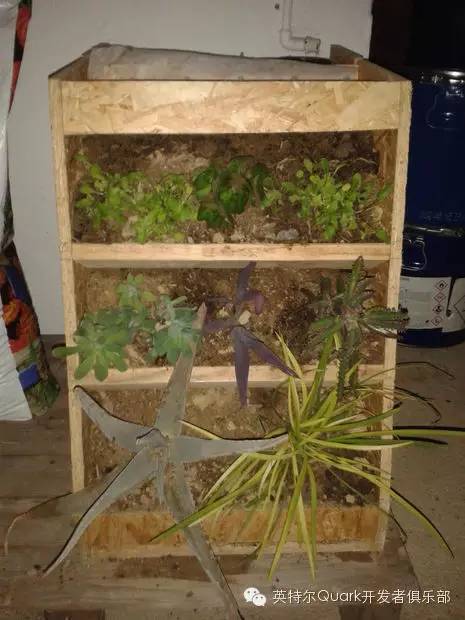

7)    搞定!在我们这个制作中,整个箱子被分成3个部分,你也可以选择2或4个。在接管子之前,需要在箱子上钻几个孔,好让管子伸进去,也可以让水流出来。


5
看看结果吧

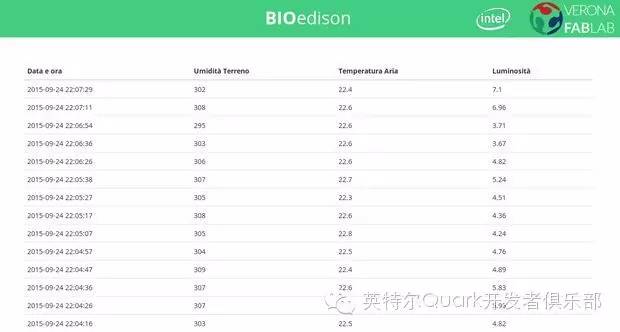

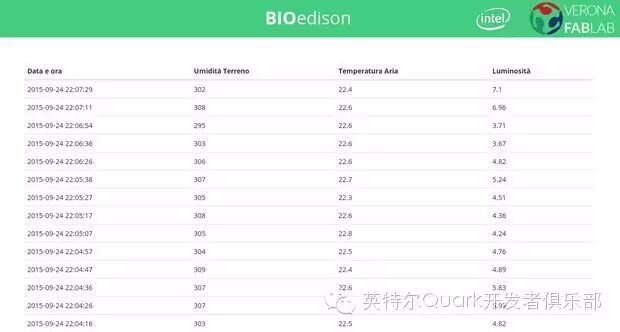

从下面的网站你可以看到所有的数据包括实时数据和存储在云里的数据。http://104.40.139.35/bioedison/


6
来个总结


这个项目所使用的Edison的最新版本为家庭菜园或是植物园提供了一个可进行基础管理的全自动控制模式,利用此装置可使资源利用最大化。但是这个制作也具有一定的局限性,必须使用2.0的版本才具有你想要的功能,不管怎么说,自己制作出来的东西还是很有成就感的,也可以日后再加以完善。

这一次的教程到这里就结束啦,下周还会有其他的制作教程,期待吧!
